模擬CT教學系統,模擬 CT 教學系統 DR PACS
1. 掃描床
1.1床面尺寸≥400mmx1900mm。
1.2水平運動范圍 ≥1300mm。
1.3垂直運動范圍≥300mm。
1.4床面距離地面滿足最小≤550mm ，最大≥850mm。
1.5掃描床承載重量 ≥130kg。
1.6按照掃描模式可以步進及連續進出床。
1.7提供掃描附件：頭托、床墊等。
2.掃描架
2.1機架尺寸：≥1700x1700x800mm
2.2機架孔徑：≥ 600mm
2.3配備定位激光燈，X/Y/Z三方向；
2.4旋轉方式：支持?jǐn)鄬?螺旋。
2.5驅動方式：三相異步電動機。
2.6機架傾斜角度≥ +/- 23°。
★2.7機架兩側分別各帶一塊控制面板，具備控制床面升降、前后運動、機架傾斜運動，控制激光定位系統、“急停”等按鈕，機架頂側具有一塊液晶顯示屏，可顯示各項機械運動參數，須提供加蓋制造商公章的帶有制造商logo的實物照片和彩頁證明
★2.8掃描機架配備模擬燈光系統，在軟件的相關體位掃描模式下同步自動觸發，模擬掃描機架的內部旋轉與射線釋放，須提供加蓋制造商公章的實物裝機照片證明
3.主機控制軟件
3.1控制軟件須包含掃描（SCAN）、顯示瀏覽（DISPLAY）、圖像處理（IMAGEWORKS）三個模塊

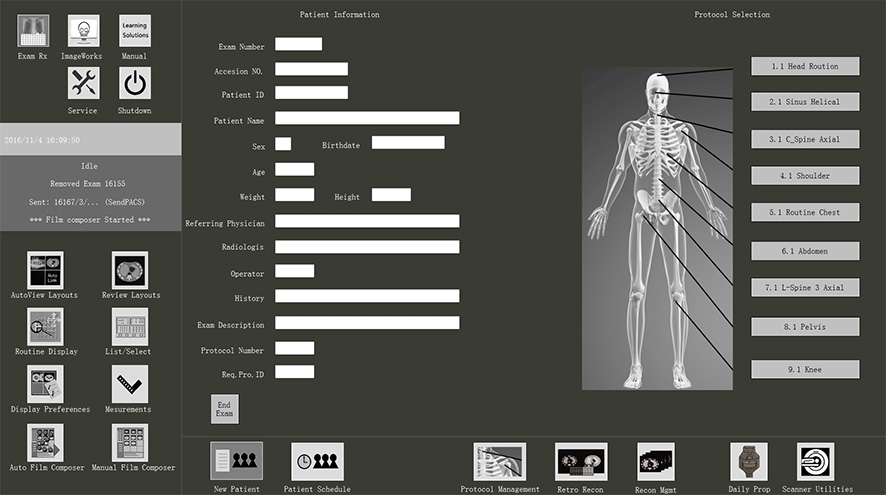

3.2掃描（SCAN）模塊須具備新建病人信息功能：包含Exam Number(檢查號)、Accessions Number(附加號)、Patient ID(病人識別號)、Patient Name(病人姓名)、Bitrhdate(出生年月)、Sex（性別）、Age(年齡)、Weight(體重)、Exam Description(檢查部位描述)等信息
3.3掃描（SCAN）模塊須包含頭顱、胸部、腹部、膝關節等至少8個掃描部位選取功能
3.4可設置病人體位的選擇：頭先進、腳先進、側位等方向
3.5具備X射線管預熱校準和探測器校準模塊
3.6定位線設定，可調節定位區域大小
3.7執行掃描，系統會象真實CT 機器一樣在圖像顯示區實現掃描圖像一幅緊接一幅動態顯現的整個過程，同時掃描模擬進度條一直前行直到圖像掃描完成
4.遙控控制臺
★4.1控制室單獨配備遙控控制臺，控制臺具備開、關機功能，控制床升降運動、床面前后運動、控制機架傾斜運動功能。須提供加蓋制造商公章的帶有制造商logo的實物照片證明
5.控制臺硬件
5.1工作站主機≥1臺，配置：intel CPU，主頻≥3.8GHz，內存容量≥8G，硬盤容量≥1TB，液晶顯示器≥21吋
5.2雙向?qū)χv機1套
5.2.1機房與控制室房間可以雙向收聽、對講。
5.3打印機1套
5.3.1黑白激光打印機
5.3.2最高分辨率：≥600×600×2dpi(有效輸出1200dpi)
5.3.3打印速度：≥18ppm
6.CT圖像三維重建后處理工作站及軟件
6.1硬件部分：
CPU四核≥3.5G；內存：≥8G；硬盤：≥1T；顯示器24寸；DVD刻錄機；1000M/100M自適應網卡
★6.2軟件部分（供應商須自帶演示用電腦并提前進行軟件運行環境配置，現場演示圖像三維重建后處理軟件部分，隨時應答評審專家提出的演示要求及問題等）
6.2.1 DICOM CT圖像獲取，膠片排版，打?。?br/>6.2.2 病人列表檢索功能：報告狀態檢索：已檢查未報告，已報告，已審核，已打印報告；檢查類型，病人姓名，影像號檢索。
★6.2.3 報告編輯功能，多病種正常，異常模板知識庫引用功能，提供與臨床報告相符的各部位CT檢查正常、各病種全套模板；報告修改痕跡，報告模板設計，報告樣式所見即所得設計功能，檢查報告打印機輸出；
6.2.4 2D閱片功能：引用方式同步滾動閱片功能；圖像對比功能，圖像銳化增強功能；
6.2.5 MPR功能，多平面重建，MIP最大密度投影，MinIP最小密度投影（肺部氣管顯示），以厚層方式，斜面方式進行MIP，MinIP的影像重建分析；
6.2.6 CPR曲面重建： 針對血管，管腔，骨骼等臟器的曲線切割曲面重建展示；
★6.2.7 VR體重建功能： 三維旋轉，鼠標密度調窗顯示隱藏功能，三維直線，曲線，F(xiàn)reehand, 面積，CT值測量功能；
6.2.8 MPR，VR界面空間光標點關聯定位功能，在冠狀面，矢狀面，橫斷面和VR體重建界面，光標點關聯聯動地顯示興趣點的空間關聯位置。
6.2.9 VR三維分割功能：Freehand三維切割，自動去除床板，可調閾值一鍵去骨功能；斜面立體切割顯示臟器內部空間結構；矩形框方式提取顯示臟器空間結構；
6.2.10 VE虛擬內窺鏡功能：針對氣管，血管，腸道等管腔臟器的虛擬內鏡瀏覽漫游，發現管腔內壁腫塊，息肉等病變情況；
★6.2.11 SSD+VR重建疊加模式： 將人體輪廓以SSD表面重建，內部臟器（適用于內部增強顯影組織）VR方式顯示，方便了解內部臟器病灶與外部輪廓的關系，方便針對病灶空間部位，手術與穿刺規劃。
6.2.12 三維重建組織的透明度與不透明度的調節；
6.2.13 魔棒臟器選取，智能輔助手動組織分割功能；三維定量分析體積測量功能；
6.2.14 多種VR渲染模式選擇：（心臟，血管，虛擬內鏡，胸肺，骨骼，顱腦等多個部門專門預設的渲染模式）
6.2.15 多個病人檢查，歷史影像檢查，同一檢查多個序列在同一看圖界面進行影像對比，三維重建對比，對比測量功能；
6.2.16 多個檢查同步對比瀏覽，關聯同步操作滾動，調窗，平移，旋轉，縮放等功能；
6.2.17 一鍵提取近似密度臟器功能（肺部，骨骼一鍵提?。?；
6.2.18 膠片打印，膠片布局調整功能；
6.2.19 重建圖像保存到新序列，并發送到其他主機功能；
6.2.20 可進行病人信息數據管理；
★6.2.21 一鍵去骨，自動一鍵去除所有骨骼，保留血管功能；
6.2.22 手動單擊去骨功能；
6.2.23 自動血管提取識別：主要血管的自動識別并且自動識別標注血管名稱，如：頸動脈，主動脈，腹部血管，下肢血管等；
★6.2.24 手動輔助血管提?。和ㄟ^手動標記指定血管位置，和指定血管分支，對感興趣血管進行提取分析；
6.2.25 魔棒智能輔助選擇去骨，添加血管；低密度非血管組織智能移除；
6.2.26 血管鈣化斑點顯示隱藏；血管鈣化斑點體積測量；
6.2.27 在冠狀面，矢狀面將提取的血管和骨骼輪廓使用單獨顏色顯示。
6.2.28 自動計算識別血管輪廓線和血管中心線；
★6.2.29 血管狹窄度自動計算測量，血管狹窄部位與正常部位對比測量分析，報表分析，并提供加蓋制造商公章的此功能軟件部分截圖
6.2.30 血管截面CT值，面積，最大直徑，最小直徑，狹窄位置距離自動計算；
6.2.31 血管拉直重建顯示；
6.2.32 血管多種渲染模式顯示；
★6.2.33 現場提供病人信息及圖像庫不少于50例。
7其他要求
★7.1制造商在國內須設有800或400免費維修電話，投標文件中提供電話，專家現場驗證。
★7.2制造商須具有ISO9001和ISO13485質量管理體系認證證書，并提供加蓋廠商公章證書復印件證明
★7.3制造商為國家或省級高新技術企業者優先考慮，提供證書復印件證明
★7.4制造商為影像設備生產廠家者優先，具有真機CT或DR生產能力，須提供真機CT或DR的國家或省食品藥品監督管理局頒發的加蓋制造商公章的任一一項醫療器械注冊證復印件證明
7.5制造商為國內知名名牌、優秀民族品牌，提供相關證書復印件證明
★7.6投標人有類似產品業績，提供中標通知書及合同證明
★7.7機房裝修（必須滿足）：機房與操作間之間需按照醫院放射科布局按照實際機房尺寸為學校定制化做好隔斷，并裝配模擬鉛防護門和模擬鉛防護觀察玻璃，按招學校要求負責本實驗室設備的安裝、調試、裝飾、美化、布置等，保證甲方正常使用。
注：帶“★”項為重要技術條款，不滿足一項扣5分；其余一向不滿足扣3分。（可做到評分標準中）
