3Dbody數字化虛擬解剖臺，多點觸控腧穴解剖教學系統

3Dbody數字化虛擬解剖臺，多點觸控人體腧穴解剖教學系統

1、功能參數

1.1  解剖模型是基于斷層掃描數據三維重建而來，軟件不是基于照片的傳統拼接技術。

1.2  系統解剖采用標準人體解剖學姿勢，緊貼教材要求，面向前，兩眼平視正前方，足尖向前，雙上肢下垂于軀干的兩側，掌心向前。

1.3  一鍵重置功能，恢復初始狀態。

1.4  一鍵初始化功能，恢復初始正面視角。

1.5  界面清爽模式，一鍵隱藏所有按鈕，只顯示3D解剖模型。

1.6  旋轉功能：解剖模型可以圍繞XYZ三個軸向旋轉，旋轉的間隔角度為任意角度，沒有斷幀、少幀引起的跳躍和頓挫感。

1.7   平移功能：人體可以上下和左右平移，不是固定在某個位置。

1.8   縮放功能：“無級”放大與縮小，任意比率放大，不是固定幾個放大倍率。

1.9   隱藏、透明功能：所有解剖結構可以隱藏和透明，不是只有皮膚可以透明。

1.10  獨立顯示：可以單獨顯示某一個結構。

1.11  即指即顯：手指指向某個結構，立即顯示其名稱，且對應結構高亮顯示。

1.12  聚焦：雙擊某個結構，此結構自動居中顯示，同時旋轉中心點切換到此結構的中心點，有利于操控模型。

1.13  截圖：保存當前圖像，供進一步使用，比如制作幻燈片。

1.14  2D畫筆功能：在二維平面內進行標記，至少5種以上顏色可供選擇，具有一鍵擦除功能。

▲1.15  3D畫筆功能：直接在三維模型結構上進行畫線標注，所做三維標記是可以隨跟模型而運動，比如旋轉，縮放等，至少5種以上顏色可供選擇，具有一鍵擦除功能，并可以返回上一步。

1.16  預設收藏夾功能：根據教材規劃，根據各章節所講知識點，預設大量排列組合好的三維結構，方便教師快速調取授課，學生自學。

1.17  自定義收藏夾功能：老師可收藏當前解剖結構的排列組合效果，以備授課現場快速調出，節省老師的課堂時間。

▲1.18  課程編輯功能：將收藏的內容，進行重新編輯排列，做成三維的PPT課程，教師可以像演示傳統二維PPT一樣，演示三維PPT效果。

1.19  自定義編輯功能：可以對某個結構進行自定義添加文字，自定義添加圖片。

▲1.20  標準剖開模型：直接在三維模型上進行切割，可以從水平面，矢狀面，冠狀面三個標準模式剖開模型得到連續的剖面結構3D模型，同時3D模型可鏡像保留顯示相向剖面。

▲1.21  任意自由切開模型：可以自定義x和z軸的任何角度，從而自定義切割面的任何角度進行剖面，呈現連續的自由的斷面結構3D模型。

1.22  快隱功能：進入快隱狀態，可以快速隱藏剝離所點中的結構，快速查看內部結構。

1.23  沖擊波：以所選結構為中心，一鍵呈四方形逐步擴大顯現鄰近結構，可快速調出并查看鄰近結構之間的解剖關系。

1.24  圖釘功能：可以在三維模型上進行圖釘標注，可以增刪圖釘，并進行文字標注。

1.25  自由拆分:像拆零件一樣的效果，拆開某個結構放一邊，并不隱藏，只是放一邊，拆開以后整體模型依然可以三維操作。

1.26  爆炸:一鍵爆炸，自動拆分視圖內所有結構。

1.27  陰影模式：顯示結構的陰影，增加空間感，增強圖像質量。

1.28  染色模式：不同結構顯示不同的顏色，以方便區分。

▲1.29  X光模式:模擬顯示X射線下相關結構效果圖像。

1.30  平躺模式：軀體橫向擺放，可繞Y軸旋轉，不同于站立模式。

1.31  左右鏡像模式:軀體左右切換，利于觀察，比如左肢切換到右肢。

1.32  立體模式:配合3D顯示裝置和3D眼鏡使用，可呈現立體效果。

1.33  浮動文字：可添加浮動的文字。

1.34  浮動圖片：可添加浮動的圖片。

1.35  更換背景顏色，有黑白灰三種供選擇。

1.36  解剖結構名稱是中英文對照，并且可以中英切換顯示。

1.37  解剖結構有英文發音。

1.38  解剖結構有文字注釋。

▲1.39  主要解剖結構增加相應的實物圖片，虛實對比，貼近一線教學和臨床需求，點擊結構，可進一步點擊查看相應圖片。

▲1.40  支持角度測量和距離測量。

1.41  檢索查詢功能：輸入解剖學結構名稱可以檢索出相應的三維結構，點擊某個搜索的結構，此結構自動3D顯示，并且此結構之外的其他結構透明，突出所選結構。

▲1.42  提供樹形結構目錄和分層顯示二種方式，比如肌肉系統可以按區域劃分為上肢肌、下肢肌等，另外每個系統也可以分層顯示，均有+和-二種方式，比如肌肉系統從深層肌到淺層肌分層顯示。

1.43  提供“計算機軟件著作權登記證書”。

2、解剖模塊

2.1  系統解剖包括男性整套全身模型；

▲2.2  系統解剖包括女性整套全身模型，女性不是只有盆腔部位。

▲2.3  男性至少3759個結構，女性至少3750個，男女重疊的同樣名稱的結構算一個結構，男女二套共4793個以上結構。

2.4  男女各包括12個系統，如下所示，后面數字表示最低解剖結構數量。

皮膚系統---1

內分泌系統---3

泌尿系統---男14，女12

生殖系統---男32，女33

呼吸系統---71

消化系統---91

淋巴系統---230

骨連接/韌帶---313

骨骼系統---335，顱骨---121

肌肉系統---576

神經系統---1017，中樞---159，周圍神經---858

循環系統---937，靜脈---367，動脈---482，心臟---77，肺循環---11

感覺器---眼71，耳68

▲2.5  結構準確、詳細，完全滿足教學大綱需求。需體現教學難點重點,如：肌肉系統中大小菱形肌要分開，三角肌有前、中、后三束。豎脊肌不是一個整體,要分為髂肋肌、最長肌、棘肌三束。背部多裂肌、回旋肌等深層肌也有體現；神經系統中臂叢組成的神經前支C5-T1，上中下干，前后股，外側束、內側束、后束，均有詳細分段體現；頭部血管中大腦前動脈、大腦中動脈、大腦后動脈分支，均有詳細分段體現；生殖泌尿系統中膀胱、子宮、前列腺、卵巢、睪丸含切面結構。

2.6  局部解剖菜單按淺層到深層設置，操作時可按層次逐層解剖。且解剖過程中，可見筋膜、動靜脈細小分支、神經分支、滑囊、軟骨等完整結構。方便學生了解個部分層次和毗鄰關系。

▲2.7  局部解剖應充分考慮到不同個體的差異，常見結構的變異要能體現出來，比如骶椎腰化的表現。

▲2.8  局部解剖除了包括系統解剖所具有的結構分類外，額外增加如下分類模塊：肌肉起止點、軟骨、滑囊、筋膜等。

2.9  大類包括如下11個局部模塊，各模塊的解剖結構的最低數量如下：

頭頸部---2231

膝---205

男性盆腔---336

女性盆腔---892

肩部---356

手腕部---373

足部---403

髖部---488

腹腔---861

胸腔---1059

脊柱區---1510

▲2.10  肌肉起止點劃過即顯示名稱，肌肉起止點也可以顯示、隱藏或透明操作。

▲2.11 斷層可以和3D模型對比顯示，3D模型可以剖開或不剖開顯示，以方便和斷層圖像對比。

2.12  3D模型不僅可以三個標準軸向剖開，也可以自定義任何位置剖開。

2.13  斷層顏色真實，鮮活，原始尸體沒有經過福爾馬林浸泡過。

2.14  斷層圖片不是固定在某個位置，能夠放大、縮小、平移，以方便操作。

2.15  斷層有彩色和黑白兩種選項，可以自由切換，方便和CT和MRI對照學習。

2.16  斷層結構有文字引線標注，引線可以隱藏。

2.17  斷層有彩色色塊顯示，以區分結構的邊界。

2.18  男性全身水平面間隔1mm、矢狀面間隔 1mm 、冠狀面間隔 1mm。

2.19  女性盆腔水平面間隔0.33mm、矢狀面間隔1mm 、冠狀面間隔1mm。

▲2.20 包括骨剖切、眼、淚器、晶狀體、內耳、耳蝸、血管剖切、舌、舌截面和皮膚的微觀三維解剖。

2.21包括女性盆腔部位的正中剖面3D模型。

2.22包括一套孕婦3D數字模型。

▲2.23包括一套嬰兒骨骼和皮膚3D數字模型。

▲2.24 包含冰鮮尸體解剖微課不少于25節；生理學如血流動畫、尿液吸收、橫橋形成、消化吸收等三維動畫等，數量不少于20個；基礎動作動畫不少于200個。

3、實物圖譜

1、真實的標本展示，包括系統解剖和局部解剖兩大模塊。系統解剖包含骨骼系統、肌肉系統、呼吸系統、消化系統、內分泌系統、生殖系統、泌尿系統、淋巴系統、心血管系統、神經系統。局部解剖包含頭頸部、胸部、腹部、肩部、手部、盆部、髖部、膝部、足部。

2、內含不同角度的高清圖譜，包含正視圖、后視、側視、上面觀、下面觀、切面、X光、MRI。

▲3、每個結構都做了顏色區域定位，點擊結構，結構會點亮。結構標識多達13072個。

4、中文、英文雙語結構標注。

4、骨性標志

4.1采用全新的三維重建技術，將骨骼結構關系以三維立體的直觀方式展現。本系統擺脫傳統平面教學，將骨骼結構及其特征，空間化、立體化，對骨學教學中的知識點與理論進行空間化歸整。利用三維化教學的沉浸式交互體驗，極大的提升了教學與學習的效率。

4.2提供了較為完整的解剖學三維數據，囊括了骨骼的結構及定位。以全國科學技術名詞審定委員會公布的《人體解剖學名詞（第二版）》為基準理論資料，提供詳細的標注及完善的知識點。

4.3軟件包含骨頭共206塊，分為頭顱骨、軀干骨、上肢骨、下肢骨四個部分。

▲4.4針對每塊骨骼結構進行系統化的標注及注解，全身包含800多個骨性標志，通過3D模型更好的展示骨骼結構特征，使用戶更直觀的學習與了解骨骼特性及定位。

5、病例庫

▲全三維動態展示肺部、肝臟、甲狀腺、肝臟、心臟、皮膚、鼻子、大腸、關節、腦部等28個部位的病理展示，數量不低于160例。

疾病列表：

5.1皮膚：1皮膚紅斑，2皮疹，3脂溢性皮炎，4系統性紅斑狼瘡

5.2腦部：1腦出血和腦梗塞，2垂體微腺瘤，3腦萎縮，4椎動脈供血不足

5.3鼻子：1篩竇炎，2蝶竇炎，3上頜竇炎，4過敏性鼻炎，5鼻中隔偏曲，6鼻甲肥厚，7鼻息肉

5.4咽部：1慢性咽炎，2扁桃體腫大，3聲帶息肉

5.5耳朵：1中耳炎，2鼓膜內陷，3耵聹栓塞，4外耳廓炎，5聽力下降，6耳聾

5.6牙齒：1牙齦炎，2智齒，3牙結石，4口腔潰瘍 5舌面干燥

5.7眼睛：1青光眼，2白內障，3結膜炎，4黃斑變性，5眼底動脈硬化，6麥粒腫，7倒睫

5.8甲狀腺：1甲狀腺結節，2甲狀腺囊性結節，3甲狀腺鈣化，4彌漫性甲狀腺腫大，5甲狀腺癌

5.9頸部：1頸部淋巴結腫大，2頜下淋巴結腫大，3腋下淋巴結腫大，4勁動脈斑塊

5.10乳房：1乳腺結節，2乳腺增生，3急性乳腺炎，4乳房纖維腺瘤，5導管內乳頭狀瘤，6乳腺癌

5.11 肺部：1支氣管炎，2肺部結節，3慢性支氣管炎，4支氣管哮喘，5支氣管擴張，6肺炎，7肺結核，8肺癌，9胸腔積液，10氣胸，11肋軟骨炎，12胸壁腫瘤，13肺大泡

5.12 心臟：1擴張性心肌病，2肥厚性心肌病，3二尖瓣返流，4二尖瓣關閉不全，5三尖瓣返流，6三尖瓣關閉不全，7肺動脈導管未閉，8心包炎，9主動脈夾層動脈瘤，10急性心肌梗塞，11冠狀動脈搭橋

5.13 胃部：1胃炎，2胃潰瘍，3十二指腸潰瘍，4胃癌

5.14大腸：1腸結核

5.15肝臟：1脂肪肝，2肝硬化，3酒精性肝病，4肝癌，5肝膿腫，6原發性肝癌，7肝囊腫

5.16胰腺：1急性胰腺炎，2胰頭癌，3胰腺囊腫，4胰腺癌

5.17腎臟：1尿路感染，2慢性腎衰，3多囊腎，4異位腎，5腎結核，6腎結石，7腎結晶，8腎母細胞瘤，9嗜鉻細胞瘤，10輸尿管結石，11腎癌，12終末期腎病

5.18食道：1食管炎，2食管癌

5.19疝氣：1腹股溝疝，2臍疝

5.20肛門：1直腸脫垂，2肛周膿腫，3腸息肉，4痔瘡，5結直腸癌

5.21膽囊：1急性膽囊炎，2膽管結石，3膽囊結石，4膽囊息肉，5膽管癌，6膽囊癌，7先天性膽管擴張癥

5.22 下肢血管：1下肢靜脈曲張，2血栓閉塞性脈管炎

5.23 男性生殖器：1包皮過長，2精囊炎，3附睪炎，4膀胱炎，5睪丸鞘膜積液，6精索靜脈曲張，7前列腺炎

5.24 前列腺：1前列腺增生，2前列腺癌，3睪丸腫瘤，4前列腺鈣化

5.25 關節病變：1肩關節脫位，2髕骨骨折，3半月板損傷，4膝關節脫位，5頸椎間盤突出，6腰椎間盤突出癥，7脊柱側彎，8平足癥，9足母外翻，10類風濕性關節炎，11痛風

5.26 女性生殖器：1外陰白化病，2陰道炎，3宮頸炎，4宮頸糜爛，5慢性盆腔炎，6子宮內膜異位癥，7子宮肌腺癥，8子宮脫垂，9宮頸癌，10子宮肌瘤，11卵巢囊腫，12子宮內膜癌，13卵巢癌，14輸卵管腫瘤

5.27 縱膈：1縱隔腫瘤，2胸主動脈瘤

5.28 重大器官移植

6、測試考核

▲6.1 包含試題練習和考核測試兩個模塊。全部為真實尸體結構考核，包括中文測試和英文測試，超過5600道。

6.2測試題庫包含：

（1）骨骼系統測試分為：全身骨骼、顱骨、頭頸部、胸部、腹部、背部、脊柱、上肢骨、下肢骨、關節； 共計1953道題。

（2）肌肉系統測試分為：頭頸部、胸部、腹部、盆部、背部、上肢、下肢；共計303道題。

（3）消化系統測試分為：胃腸道、附屬腺體和器官；共計283道題。

（4）呼吸系統測試分為：鼻腔、上呼吸道、下呼吸道、喉； 共計228道題。

（5）泌尿系統測試分為：腎臟、上尿路、嚇尿路；共計106道題。

（6）生殖系統測試分為：骨盆、會陰、乳房；共計150道題。

（7）心血管系統測試分為：心臟、頭頸部、胸部、腹部、盆部、上肢、下肢；共計1486道題。

（8）淋巴系統測試分為：腺體和器官；共計16道題。

（9）神經系統測試分為：腦、顱神經、脊髓和脊神經、周圍神經干、周圍神經上肢、周圍神經下肢、自主神經、特殊感受器；共計1097道題。

（10）內分泌系統測試分為：下丘腦、垂體、松果體、附屬腺體和器官；共計56道題。

（11）皮膚測試分為：皮膚、皮下組織、指甲；共計15道題。

6.3測試時，選擇系統和題目數量進行測試；測試過程中，每道題會顯示答題正確與否；測試完畢時，會顯示測試用時、正確率、百分比分?jǐn)?shù)。

6.4進入考核模塊時，可以自定義選擇要考核的系統和題目數量?？己私Y(jié)束時，可以導出成績單，成績單顯示答題用時、分?jǐn)?shù)。錯誤試題會歸納在一起，便于復習。

7、系統硬件組成及參數

7.1觸控屏部分：

▲尺寸：86寸觸控屏，橫置平躺式，要求是完整的屏幕，不能分開兩塊來拼接完成。

背光技術：LED

亮度：410 cd/m2

對比度：1600:1

可視角：水平:178°/ 垂直:178°

響應時間：5 ms (GTG)

顯示顏色：1.06B Colors

顯示分辨率：3840 x 2160 (16:9)

刷新頻率：60Hz

輸入分辨率：3840x2160

連接器：1xHDMI/1xVGA/1xDVI

OSD 控制：按鈕，紅外遙控器

OSD 語言：英語，中文

電源輸入： AC in: AC 100V ~ 240V (50/60 Hz)

電源功率 ：≤ 300W (typ.)

待機功率 ：≤  2 W (typ.)

內置揚聲器：2x 8?/10W

觸摸點數：10點

玻璃：5mm物理鋼化安全玻璃

觸摸技術：紅外線

觸摸激活需求 無壓力要求

校準：四點校準

響應時間：＜15ms

觸摸精度：整個觸摸感應區域的+/-3mm，USB輸出的觸摸分辨率為32767×32767。

工作環境：0 °C ~ 40 °C, 90% RH

存儲環境：-20 °C ~ 60 °C, 90% RH

7.2內置工作站要求：

處理器 Intel 酷睿 i7 4790(3.6GHz/L3 6M)

處理器類型 第四代酷睿i7

處理器頻率 3.6GHz

二級緩存   L2 1M

三級緩存 L3 8M

接口類型 LGA1150

主板/芯片組 Intel Z97

內存類型 DDR3 1600

內存大小 16GB

硬盤類型 SATA3硬盤

硬盤容量 1tb

SSD硬盤  128G

讀寫速度 最大讀取速度：570MB/s，最大寫入速度：470MB/s

顯卡類型 獨立顯卡 Gtx960

顯存類型 GDDR5顯存容量 4G

顯卡性能 最高支持DirectX 11.1

聲卡 板載聲卡

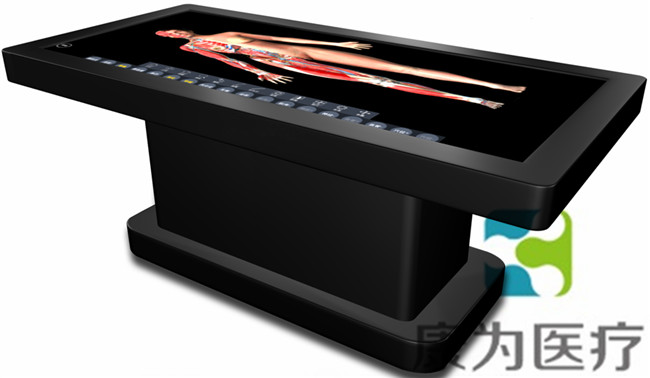

7.3臺車要求：

總體最大尺寸：2042 * 1212 * 822mm；

臺車材質為黑色不銹鋼烤漆材質；

該解剖臺分為上、中、下三部分，其中上層為操作平臺；

移動平臺主要由外罩、玻璃觸控界面、紅外觸控板構成；平臺底部設有4個萬向輪, 方便平臺移動。
