基于信息發掘的觸診成像乳腺癌自動診療模型和方式

基于信息發掘的觸診成像乳腺癌自動診療模型和方式

張旭東, 孫圣力, 王洪超

北京大學軟件與微電子學院，北京 100089

北京先通康橋藥物科技有限企業，北京 101300

摘要：為了輔助醫護職員借用觸診成像技巧判斷乳腺癌，提出了觸診成像乳腺癌自動診療模型和方式。采取乳腺癌初期篩查及危害評價的臨床信息，以觸診成像診療結果為對照信息，通過抉擇樹等機械學習算法并且投票法，對乳腺腫瘤的良惡本質進行判斷。應用SMOTE算法對信息進行解決，創建了診療模型和方式，智能完結對乳腺腫瘤本質的診療。試驗結果標明，乳腺癌準確篩查的確切性到達98%，提出的方式擁有較好的運用價值。

要害詞： 自動診療 ; 臨床信息 ; 機械學習 ; SMOTE算法

論文引用體例：

張旭東, 孫圣力, 王洪超. 基于信息發掘的觸診成像乳腺癌自動診療模型和方式. 大信息[J], 2019, 5(1): 68-76

ZHANG X D, SUN S L, WANG H C. Intelligent diagnosis model and method of palpation imaging breast cancer based on data mining. Big data research[J], 2019, 5(1): 68-76

1 引言

近年來，乳腺癌已變成威逼女性健康的惡性重病，發病年紀集中于45~55歲，發病率則緊隨年紀的增長呈升高態勢。提升眾多婦女的乳腺健康思想，強化和標準乳腺癌篩查工作，以便早診早治，針對減低乳腺癌滅亡率至關首要。在乳腺癌篩查中應以較少的人力、物力獲得較大的社會效率，即選取靈敏、經濟的探測措施，制訂最好的篩查計劃。

鑒于觸診成像在大范圍人群篩查中表現出的迅速高效的獨到優勢，本文結合機械學習有關技巧，采取乳腺觸診診療儀采集的臨床信息，進行診療模型訓練，以乳腺癌臨床病理診療結果為判讀規范，創建了一套基于觸診成像的乳腺癌自動診療方式，以實行乳腺癌的自動化判斷，從而提升大范圍人群乳腺癌篩查的效益。

在醫療行業，大信息的獲得及運用至關首要。大一些信息是通過文獻、臨床信息、構造化信息、非構造化信息登科三方信息庫等渠道獲得的。醫療信息存在下列特征和問題。首先，醫療信息擁有明顯的特殊性及高難性，要在短時間內沉淀少量有價值的信息，難度和本錢較高；其次，醫療信息通常面對不平衡信息集的問題，樣件品種不平衡會造成全部信息集難以有效地應用，信息不能闡揚其最大效能。因而，從不同渠道獲得信息后，應進行信息沖洗，保證信息品質，并在信息轉換、從新建構后，將信息存入信息庫以供應用。醫療自動診療旨在輔助醫療機構或醫師個體借用數據技巧對醫學信息進行采集、治理及解析。本文通過沉淀有關醫學常識，借用信息沖洗、信息加強等方法提高信息的價值，并應用有關機械學習算法進行乳腺癌預判，創建了一套觸診成像乳腺癌自動診療方式。

2 乳腺癌自動診療建模過程

筆者參加的乳腺觸診成像健康體檢人群乳腺癌初期篩查研發項目沉淀了多家醫院的臨床信息。本文基于這類信息，以觸診成像診療結果為對照信息，進行有關的預判研發。一切觸診成像被診療為乳腺癌的陰性標本均經過病理診療驗證，在乳腺癌樣件信息中隨機選取3個信息集（分別表達為信息集1、信息集2、信息集3），信息量分別為13 428條、1 554條、902條，合計15 884條信息樣件。

綜合參考各方面原因和臨床信息的特征，應用機械學習中常用的抉擇樹、神經網絡、追隨向量機（support vector machine,SVM）、邏輯回歸及貝葉斯網絡5種算法，再結合多種投票法，進行乳腺腫瘤的形式預判和判斷。

信息在經過預解決等有關操控后，應用合成個別類過采樣技巧（synthetic minority over-sampling technique, SMOTE），將陰性樣件進行合理范疇的增量，以處理不平衡信息集問題。對模型進行測驗及改善，選取最好分類模型和方式，并綜合借用確切率、召回率等指標，評價分類模型的好壞，獲得高端量的乳腺診療模型，提高整體輔助診療程度。

全部建模過程如圖1所示。

圖1 乳腺癌自動診療建模過程

3 信息沖洗與籌備

根據信息沖洗（data cleaning）的準則，按圖2所示流程進行信息沖洗。

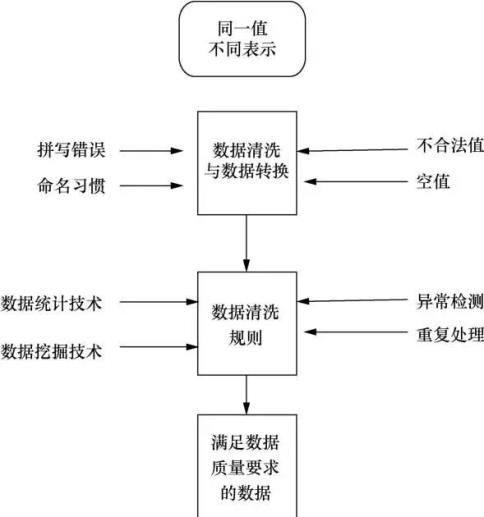

圖2 信息沖洗過程

遠古臨床信息有位子、象限、壓力值、肋骨煩擾、3D峰值、2D色彩、3D峰頂外形、3D外形、3D基底、3D動態、2D外形、2D動態色彩散布、血流灌注指數（PI）診療結果及病理結果14個參數。此中，壓力值及肋骨煩擾兩個參數對自動診療體系并無明顯牽連，故而剃除。為保證信息的完好性，將36個含有缺失值及62個含有噪音值的信息樣件剔除。各參數信息缺失量與噪音信息量如圖3所示。

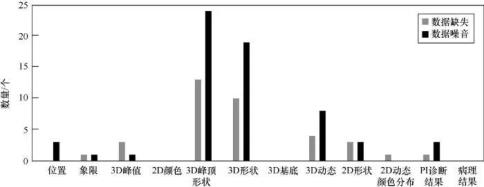

圖3 各參數信息缺失量與噪音信息量

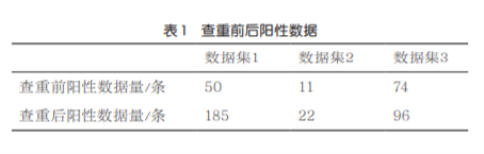

全部信息集內初始的陰性樣件有135個，占一切信息的0.85%。因為陰性信息與陽性信息的比率極不平衡，故而進行了樣件信息的整理。在信息查重時，發掘消除位子及象限兩個不牽連結果的參數后，有168個陽性信息與陰性信息參數相近。為以免錯失惡性病例狀況的產生，將這168個本來標為陽性而其實為陰性的信息樣件更改為陰性，以提升信息的確切性。查重前后陰性信息數目見表1。

SMOTE算法通過采樣操控處理類型間比率相差差異的問題。當信息集類型不均衡時，通常采用隨機欠采樣和隨機過采樣兩類方法來解決。本研發中抽取新值的SMOTE算法示意如圖4所示，依序遍歷信息集中每個合集，直處處理完一切信息為止。最終，將新加大點的合集加至原有信息集的惡性病例類型中，并產生新的信息集。該算法以免了隨機過采樣復制樣件帶來的樣件信息不確切的問題，處理了模型學習到的數據過于特別而不足泛化的問題。

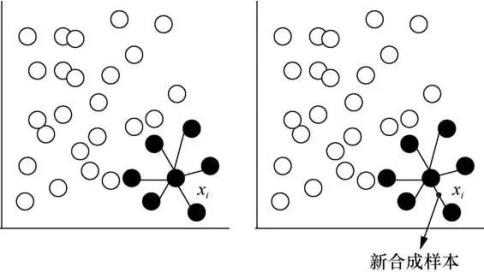

圖4 SMOTE算法示意

本研發依 據攪渾矩陣的分類指標進行模型定量評價，含蓋確切率（accuracy）、準確度（precision）、召回率、真陰性率（true positive rate）、F值，此中，召回率又被稱為靈敏度（sensitivity）。機械學習中常用確切率與召回率成為考慮指標，各指標定論如下：TP為將陰性樣件預判為陰性樣件的樣件數，F(xiàn)N為將陰性樣件預判為陽性樣件的樣件數，F(xiàn)P為將陽性樣件預判為陰性樣件的樣件數，TN為將陽性樣件預判為陽性樣件的樣件數。確切率（準確率）=(TP+TN)/總樣件數，準確率=TP/(TP+FP)，召回率=TP/(TP+FN),F值=準確率×召回率×2/(準確率+召回率)。

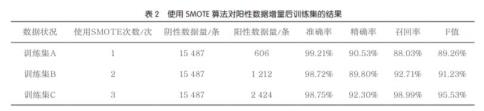

本文應用SMOTE算法進行陰性樣件增量，信息總量為15 790條（陰性信息303條），應用SMOTE算法第1次和第2次解決信息后，陽性樣件與陰性樣件的比率分別為25:1和13:1，比率仍然不平衡。應用SMOTE算法第3次解決信息后，陰性信息加大至2 424條，陽性樣件和陰性樣件比率約為6:1，信息集的樣件品種較先前信息集更合理且平衡。全面結果見表2。

通過應用SMOTE算法3次解決信息后，近鄰點K值在1到7中選取并較為結果。近鄰點K值是SMOTE算法中形成新樣件的屬性。經過對照發掘，K=7時展現過擬合的情況，即分類結果有顯著下跌的形勢，故選取結果表現最優秀的值，即K=6值。

4 模型訓練與預判

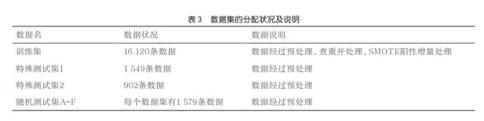

隨后進行信息集抽取。乳腺癌分類屬二元分類問題，故將信息內容定論為規范型數值{N,P}，適合信息集需要。在試驗設計流程中，將信息集劃為訓練集及測驗集兩一些。首先從信息沖洗及查重后的信息集內抽取90%的信息成為訓練集；在經信息沖洗后的信息集內，隨機抽取6份信息構成測驗集（A~F），每份抽取10%的信息樣件，特殊測驗集1、特殊測驗集2由兩份單獨的信息集構成，進行最終的模型評價。信息散布見表3。

本文選用抉擇樹、神經網絡、SVM、邏輯回歸、貝葉斯網絡成為基分類器，基于訓練集進行模型訓練。接著，基于上述分類模型進行乳腺癌預判，并依據預判結果進行模型篩選和優化。各基分類用具體預判結果見表4。

在基分類器屬性較優的條件下，本文將神經網絡[15]由本來的單一隱含層調節為兩個隱含層，提升了網絡的分類本領。構造優化前后的結果對照見表5。

在上述基分類器模型預判的根基上，再進行預判算法和模型的優化選取。

組合分類技巧是最首要的提升分類器準確度的方式。將通過多個分類器得出的結果成為終極判定的根據，進而以免單一分類器構成的判定偏差或片面性數據，以優化分類成效。本文提出的乳腺癌組合預判診療方式的解決過程如圖5所示。

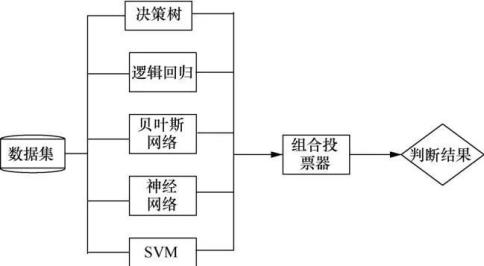

圖5 乳腺癌組合預判診療方式過程

通過上述試驗，筆者發掘抉擇樹、SVM及神經網絡3種算法在乳腺癌自動診療體系中展現很好的結果，故將貝葉斯網絡及邏輯回歸兩類算法剃除，僅保留抉擇樹、SVM及神經網絡3種算法。由表6能夠得悉，僅以3種算法成為模型，其確切率及準確率都有明顯提高。

在以3種算法成為模型的根基上，筆者建立了一類基于投票選取的組合預判優化方式。在本文乳腺癌預判診療的方式中，設計了4種投票組非法，含蓋一票確認法、兩票確認法、多票確認法和加權投票法A。因優化的模型中唯獨3種算法，多票確認法與兩票確認法的結果相近，因此刪除了多票確認法。

表7結果顯現，在率先確保召回率的條件下，加權投票法A與一票確認法結果相近。綜合參考先前階段的試驗對照，選取加權投票法A成為優化后模型的投票方式。

5 試驗結果和解析

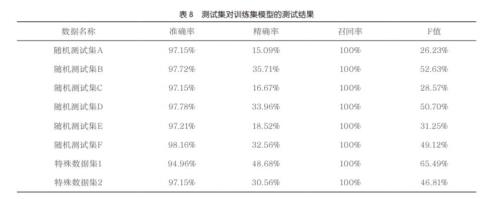

將應用SMOTE算法的次數設為3、近鄰點K設為6，采取3種算法（抉擇樹、SVM、神經網絡）及加權投票法A進行終極的訓練并建模。隨機測驗集A~F、特殊信息集1和特殊信息集2對訓練集模型驗證的結果見表8。

圖6的結果是8份測驗集的平均結果，含蓋召回率、準確率、確切度及F值4項結果。表8結果顯現，8份測驗集的確切率達97%，闡明模型對信息的判定本領較高。另外，隨機測驗集A~F、特殊信息集1和特殊信息集2的召回率皆達100%，即一切陰性樣件都能被準確地判定出去，闡明預判方式的判定結果擁有優良的臨床輔助診療運用價值。

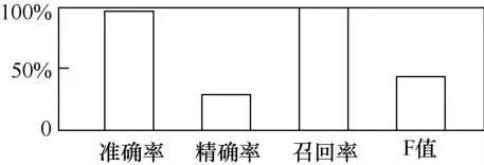

圖6 測驗集平均結果

6 完畢語

本文建立了基于觸診成像的乳腺癌自動診療模型，給出了5種首要分類算法，通過信息預解決、樣件調優等操控，整理出訓練和測驗信息集。在此信息集的根基上，抽取訓練集與測驗集，通過訓練集訓練，創建分類模型及組合投票器，終極判定結果?；诤笃陬A備與調查工作，在確保信息品質的條件下，應用特殊信息進行試驗，終極結果在召回率與確切度指標上表現優秀。鑒于醫療診療模型的結果聯系重要，筆者后期將連續追加新信息構成新的信息集，不停對模型進行訓練，使模型愈加完美，以期供應愈加高效的臨床診療工具。

作家介紹

張旭東（1991- ），男，北京大學軟件與微電子學院碩士生，首要研發方向為深度學習、計算機視覺等。

孫圣力（1979- ），男，北京大學軟件與微電子學院副老師，首要研發方向為大信息治理、信息發掘、圖信息庫、聰慧醫療等。

王洪超（1968- ），男，就任于北京先通康橋藥物科技有限企業，首要研發方向為乳腺觸診成像技巧的開 發和臨床運用研發。
